Mingardi Micro Evo 2 Kettenantrieb – 24 V / 230 V
Elektrischer Kettenantrieb Micro Evo 2 für die Innenmontage mit Überlastschutz, automatischer Endlagenerkennung und Soft‑Stop in der Schließfahrt.
Mingardi Micro Evo 2 – Kernmerkmale
- 110 – 240 V AC / 24 V DC
- Hub 150 – 600 mm
- bis 400 N
- ca. 15 mm/s
- IP32
- 24 V DC (RWA)
- Überlastschutz & Endlagenerkennung
- Der Antrieb verfügt über einen integrierten Überlastschutz und stellt den Endanschlag automatisch ein, um Motor und Rahmen zu schützen.
- Synchronbetrieb bis vier Antriebe
- Ein Synchronisationssystem koordiniert bis zu vier Antriebe ohne externe Steuerung.
- Elektronisch wählbare Hübe
- Vier Hubvarianten (150 mm, 300 mm, 450 mm, 600 mm) lassen sich per externem Selektor einstellen.
- Soft‑Stop
- Der Soft‑Stop bewahrt Dichtungen und Mechanik vor Verschleiß.
- Robuste Konstruktion
- Aluminiumgehäuse mit geführter Kette und korrosionsgeschützter Oberfläche.
- Normgerechte Sicherheit
- 24V Variante geprüft für RWA.
Technische Daten
| Versorgungsspannung | 110 – 240 V AC (50–60 Hz) / 24 V DC |
| Leistungsaufnahme | 30 W / 28 W |
| Wählbarer Hub | 150 mm, 300 mm, 450 mm, 600 mm |
| Schubkraft | 400 N (150 mm, 300 mm), 350 N (450 mm), 300 N (600 mm) |
| Zugkraft | 400 N |
| Geschwindigkeit | ca. 15 mm/s |
| Schutzart | IP32 (Innenmontage) |
| Temperaturbereich | −10 °C bis +60 °C |

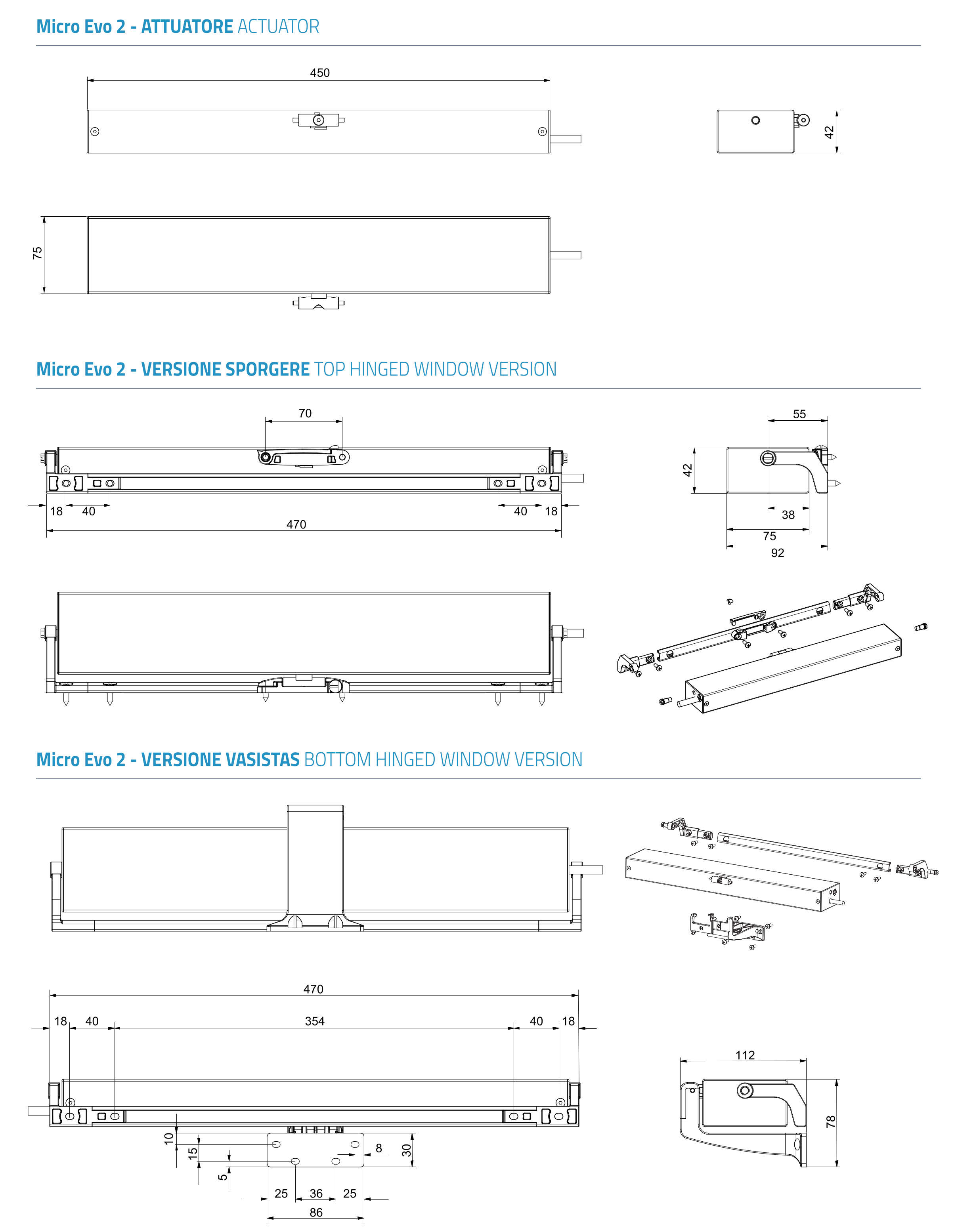

| Abmessungen (L × H × B) | 450 mm × 42 mm × 75 mm |
Einsatzbereiche

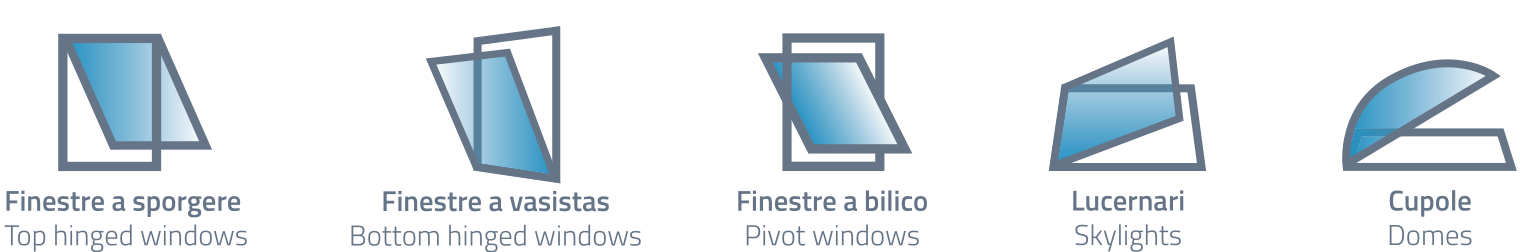

Der Mingardi Micro Evo 2 eignet sich für verschiedenste Öffnungstypen wie auswärts öffnende Oberlichtfenster, Klappflügel‑, Dreh‑, Kipp‑ und Schwingfenster sowie Lichtkuppeln. Durch den großen Spannungsspielraum und die einstellbaren Hübe ist er ideal für Rauch‑ und Wärmeabzugsanlagen (RWA) sowie für Lüftungsanwendungen im Gebäude-Bereich.
Konsolen und Montage

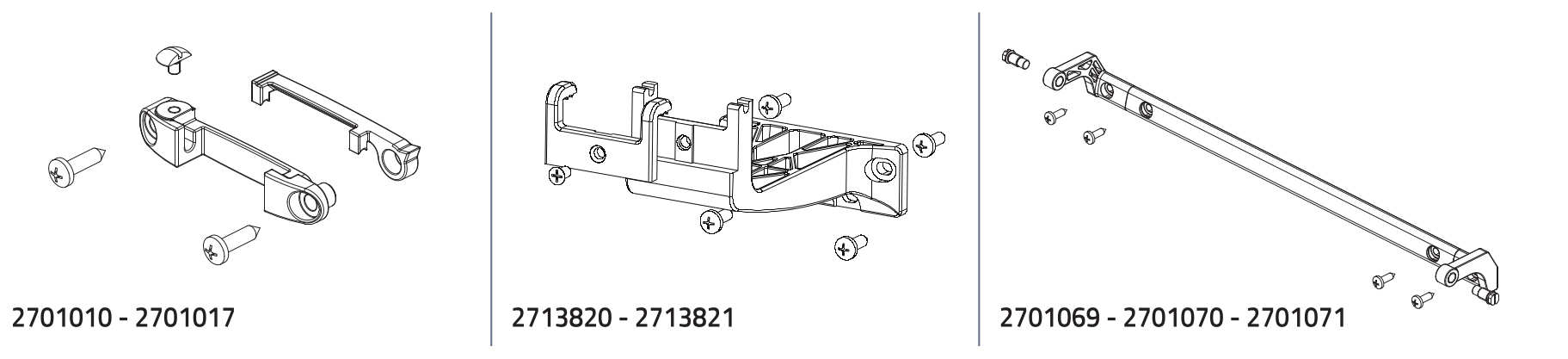

Eine schwenkbare Konsole aus Metall gehört zum Lieferumfang und ermöglicht die sichere Befestigung des Antriebs am Profil. Für die Anbindung an unterschiedliche Fenster werden separate Fensterkonsolen angeboten. Diese müssen abhängig vom Fenster‑Typ zusätzlich bestellt werden:
| Teilenummer | Beschreibung | Einsatz |
|---|---|---|
| 2701010 | Fensterkonsole für auswärts öffnende (Top‑Hinged / Klappkonsole) Fenster | schwarz |
| 2701017 | Fensterkonsole für auswärts öffnende (Top‑Hinged / Klappkonsole) Fenster | weiß |
| 2713820 | Fensterkonsole für Kippflügel (Bottom‑Hinged / Kippkonsole) | weiß |
| 2713821 | Fensterkonsole für Kippflügel (Bottom‑Hinged / Kippkonsole) | schwarz |
| 2701069 | Schwenk‑Konsole (Pivoting motor support bracket) – im Lieferumfang enthalten | silber |
Verdrahtung

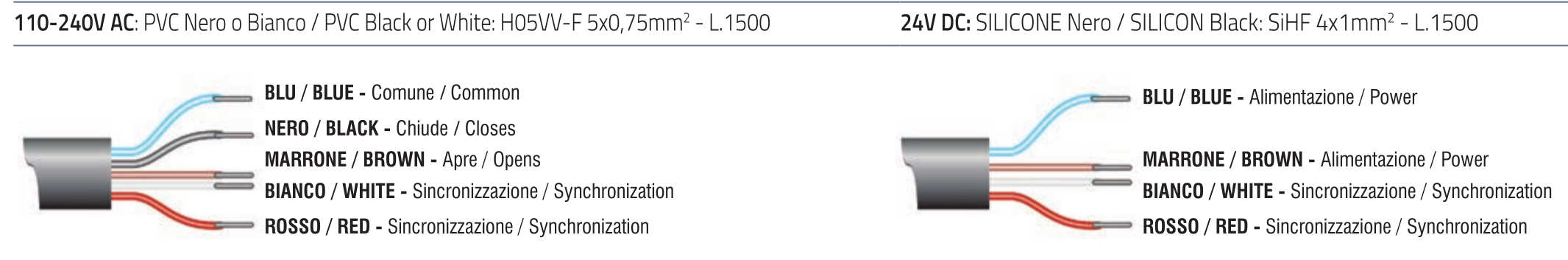

Die folgende Tabelle zeigt die Farbbelegung der Anschlussleitungen. Die Kabellänge beträgt jeweils 1,5 m, bei AC‑Version aus PVC und bei DC‑Version aus Silikon.
| Farbe | 110 – 240 V AC | 24 V DC |
|---|---|---|
| Blau | Common | Spannung |
| Schwarz | Schließt | – |
| Braun | Öffnet | Spannung |
| Weiß | Synchro | Synchro |
| Rot | Synchro | Synchro |
Lieferumfang und Bestellcodes
Zum Lieferumfang gehören der Antrieb Micro Evo 2, die schwenkbare Konsole sowie Montageschrauben. Der Antrieb ist ausschließlich in der silbernen Variante verfügbar; andere Farben sind auf Anfrage erhältlich.
| Artikelnummer | Bezeichnung | Ausführung | Kabel |
|---|---|---|---|
| 2701059 | Micro Evo 2 110 – 240 V AC | Anodisiertes Silber, schwarze Schwenk‑Konsole | PVC – 5×0,75 mm² |
| 2701058 | Micro Evo 2 24 V DC – RWA | Anodisiertes Silber, schwarze Schwenk‑Konsole | Silikon – 4×1 mm² |
Hinweise
- Nur zur Innenmontage geeignet (Schutzart IP32).
- Temperaturbereich −10 °C bis +60 °C.
- 24V Getestet für RWA.
- Harmonisiert mit geltenden europäischen Richtlinien und CE‑konform.
- Weitere Farben (schwarz, weiß) auf Anfrage erhältlich.
- Micro_EV02_Datenblatt (1.76 MB) :
-
