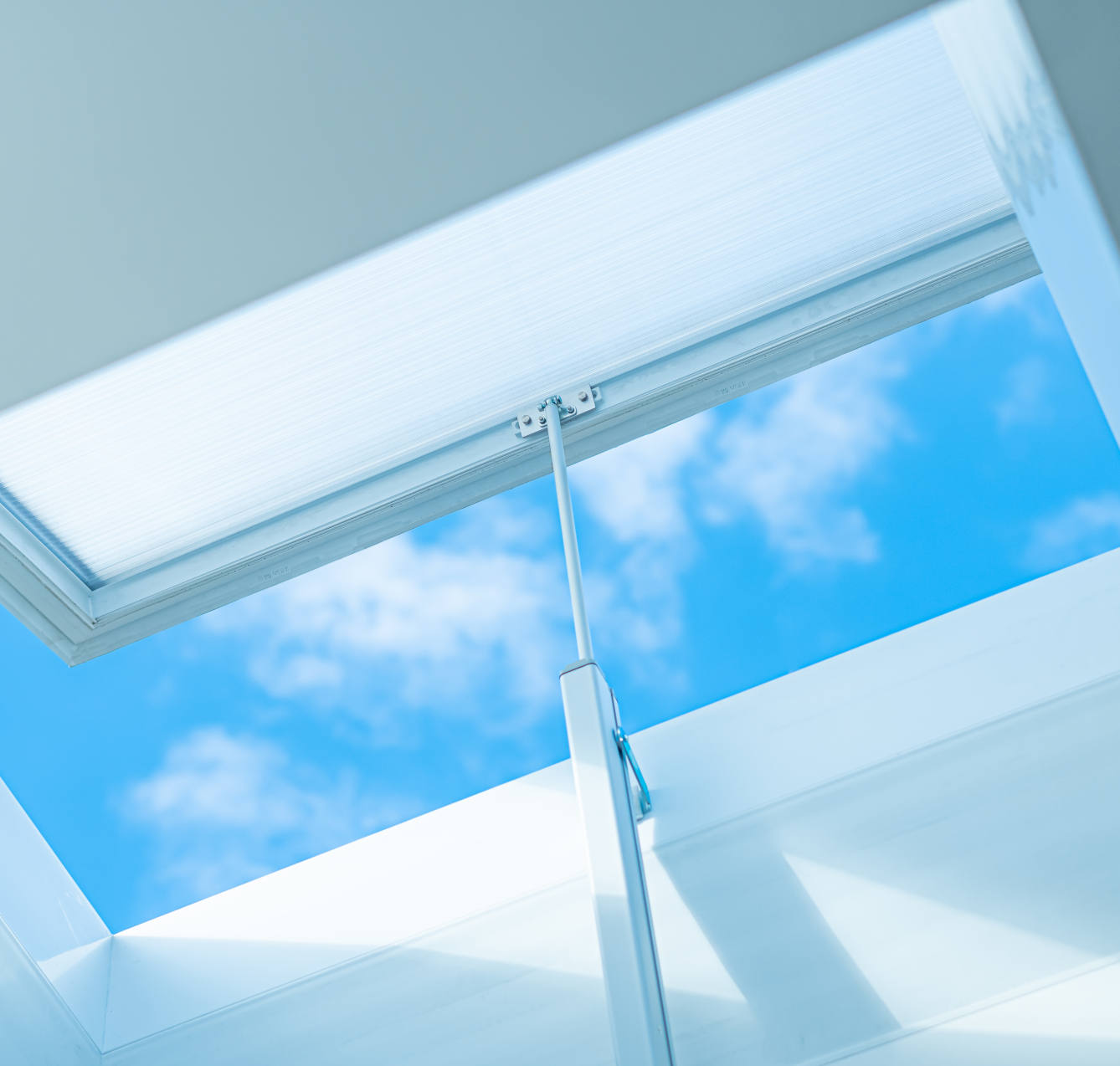

Spindelantrieb NTS1 in einer Lichtkuppel - Motor für Lichtkuppel mit 230V

Antriebsberater Lichtkuppeln

Wähle Daten für die Lichtkuppel aus und erhalte Empfehlungen für einen Lichtkuppelantrieb.

Gewicht der Lichtkuppel:


Wichtiger Hinweis zur Auslegung: Die Antriebsauswahl erfolgt unter der Annahme, dass das Scharnier bzw. die Lagerung der Lichtkuppel einen Teil des Eigengewichts aufnimmt und der Antrieb nicht das vollständige Gewicht der Lichtkuppel tragen muss. Zusätzliche Belastungen durch Schnee, Eis oder andere äußere Einwirkungen sind bei dieser Auswahl nicht berücksichtigt. Vor der Montage bzw. Nachrüstung muss daher vor Ort geprüft werden, welche tatsächlichen Lasten auf den Antrieb, die Lichtkuppel sowie deren Befestigungs- und Lagerpunkte wirken. Die vorhandene Konstruktion muss für die auftretenden Belastungen ausreichend dimensioniert sein.

Der Antriebsberater Lichtkuppeln hilft Ihnen dabei, den elektrischen Spindelantrieb für Ihre Anforderungen zu finden. Durch Auswahl der benötigten Hublänge (In den meisten Fällen die Öffnungshöhe der Lichtkuppel) und des Gesamtgewichts der Lichtkuppel erhalten Sie eine Empfehlung.

Auf der Produktseite NTS1 können Sie Ihren Antrieb weiter modifizieren oder direkt kaufen. Es sind Signalkontakte, statt 230V auch 24V und mehr möglich.

Jetzt die Lichtkuppel mit einem Motor automatisieren!

Bei Fragen stehen wir Ihnen gerne zur Verfügung. Kontaktieren Sie uns!

Zudem bieten wir die Möglichkeit, den NTS1 individuell an Ihre Anforderungen anzupassen. Teilen Sie uns Ihre Ideen mit, und wir finden gemeinsam die optimale Lösung, für eine erfolgreiche Automatisierung Ihrer Lichtkuppel.

Warum ist der NTS1 für Lichtkuppeln geeignet?

Der Spindelantrieb NTS1 ist optimal für den Einsatz bei Lichtkuppeln geeignet. Dank seiner robusten Bauweise und einer präzisen Steuerung sorgt er für zuverlässiges und sanftes Öffnen und Schließen der Lichtkuppel. Durch die integrierte Endabschaltung erkennt der Antrieb, wann die maximale Hublänge erreicht ist. Außerdem ist der NTS1 wartungsfrei und langlebig, sodass Sie lange von einem zuverlässigen Betrieb profitieren. Die Herstellung in Deutschland steht zudem für hohe Qualität.

Vorteile des NTS1

  • Made in Germany: Höchste Qualitätsstandards und Zuverlässigkeit
  • Wartungsfrei & langlebig: Lange Lebensdauer ohne Wartung
  • Kompaktes, elegantes Design: Durch die schmale Bauform (nur 44 mm) lässt sich der NTS1 diskret integrieren
DRFA Hersteller NTS1 - Der Motor mit 230V für Lichtkuppeln

Montage des NTS1 Spindelantriebs an Lichtkuppeln:

Der NTS1-Spindelantrieb wird mit allem geliefert, was Sie für eine sichere und einfache Montage benötigen. Die Installation ist unkompliziert und wird in der Bedienungsanleitung (Seite 2) ausführlich beschrieben. Bitte folgen Sie den Anweisungen in der Anleitung, um den Antrieb korrekt zu installieren.

Der NTS1 wird mit Nutensteinen und einer U-Konsole in die Schwalbenschwanzschiene des Antriebs montiert. Die mitgelieferte U-Konsole sorgt dafür, dass der Antrieb sicher an der Lichtkuppel befestigt wird und sich flexibel mit der Bewegung der Kuppel anpassen kann.

Um die Lichtkuppel zu bewegen, wird der bewegliche Teil der Kuppel über ein stabiles Gelenkböckchen mit dem Schubrohr des Antriebs verbunden. Das Gelenkböckchen überträgt die Kraft des Antriebs auf die Lichtkuppel und ermöglicht ein gleichmäßiges Öffnen und Schließen.

Für den elektrischen Anschluss ist der Antrieb bereits mit einem 1 Meter langen 230 V Anschlusskabel mit 4 offenen Litzen ausgestattet. Der elektrische Anschluss sollte ausschließlich durch eine Fachkraft erfolgen, um eine sichere Inbetriebnahme zu gewährleisten.

Synchronausführung

Ab einem Gewicht von über 80 kg empfehlen wir zwei Antriebe zu verwenden. Dazu müssen die Kommunikationskabel des NTS1 in Synchronausführung miteinander verbunden werden.

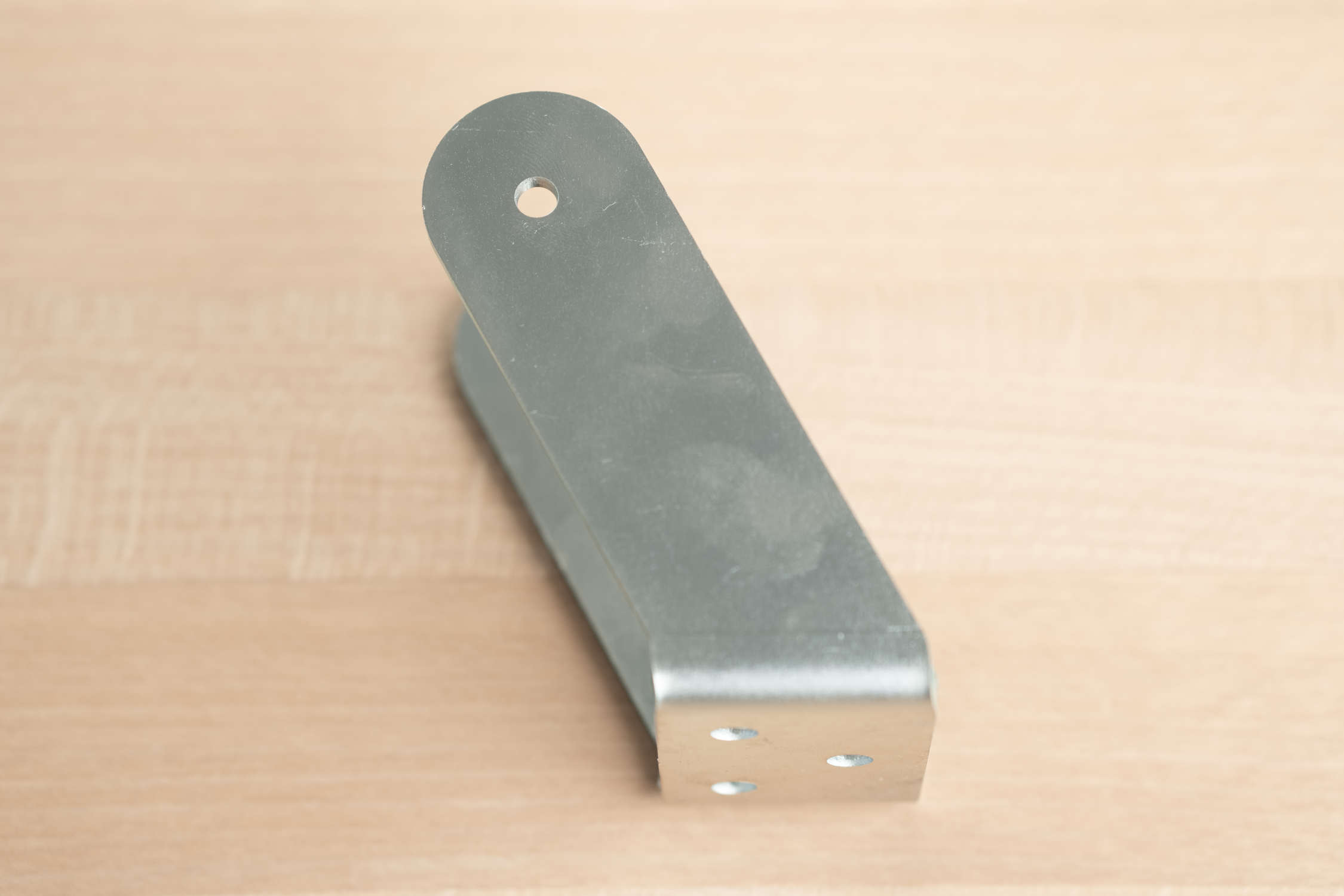

U-Konsole

U-Konsole des NTS1

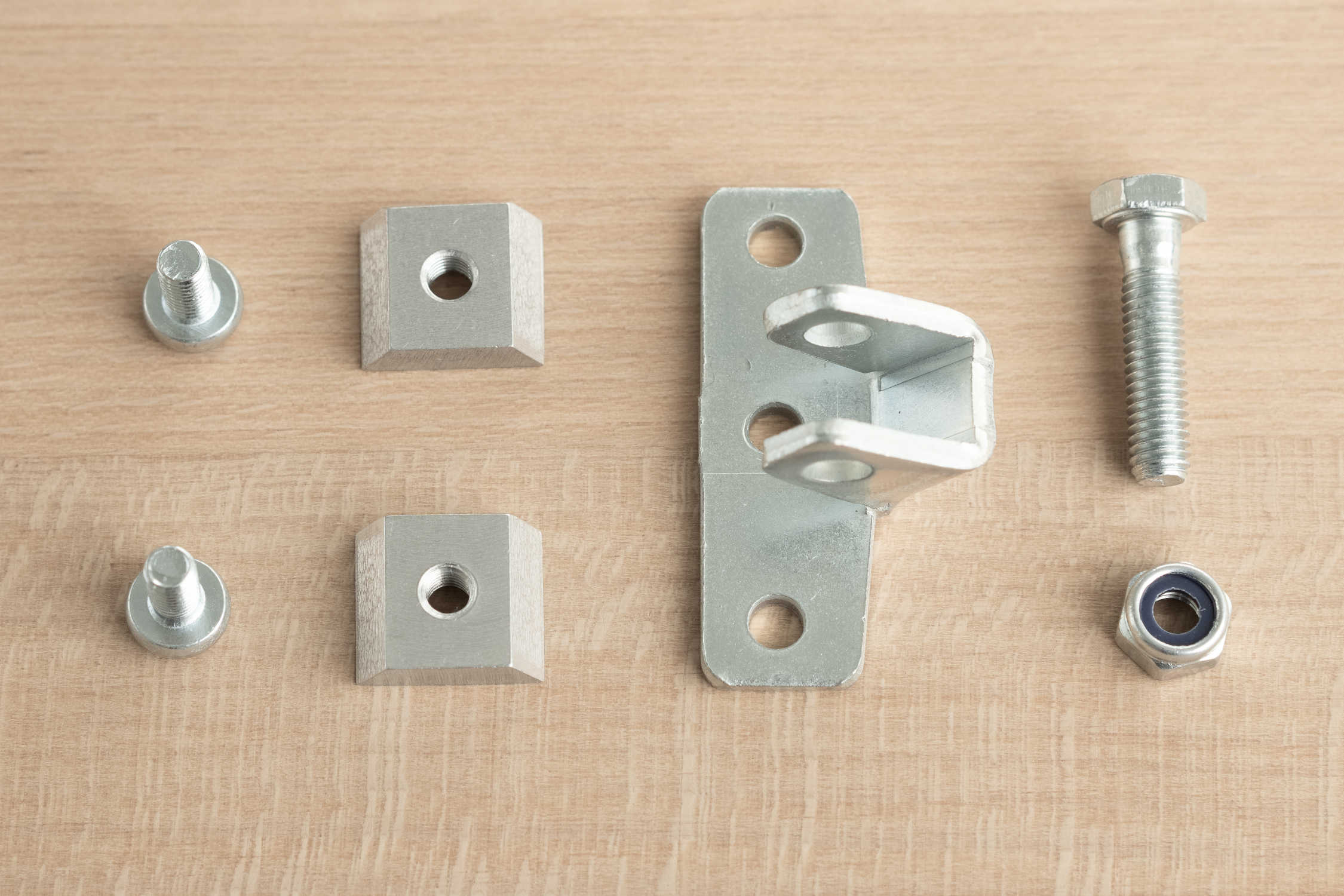

Gelenkböckchen und Nutensteine

Gelenkböckchen und Nutensteine des NTS1

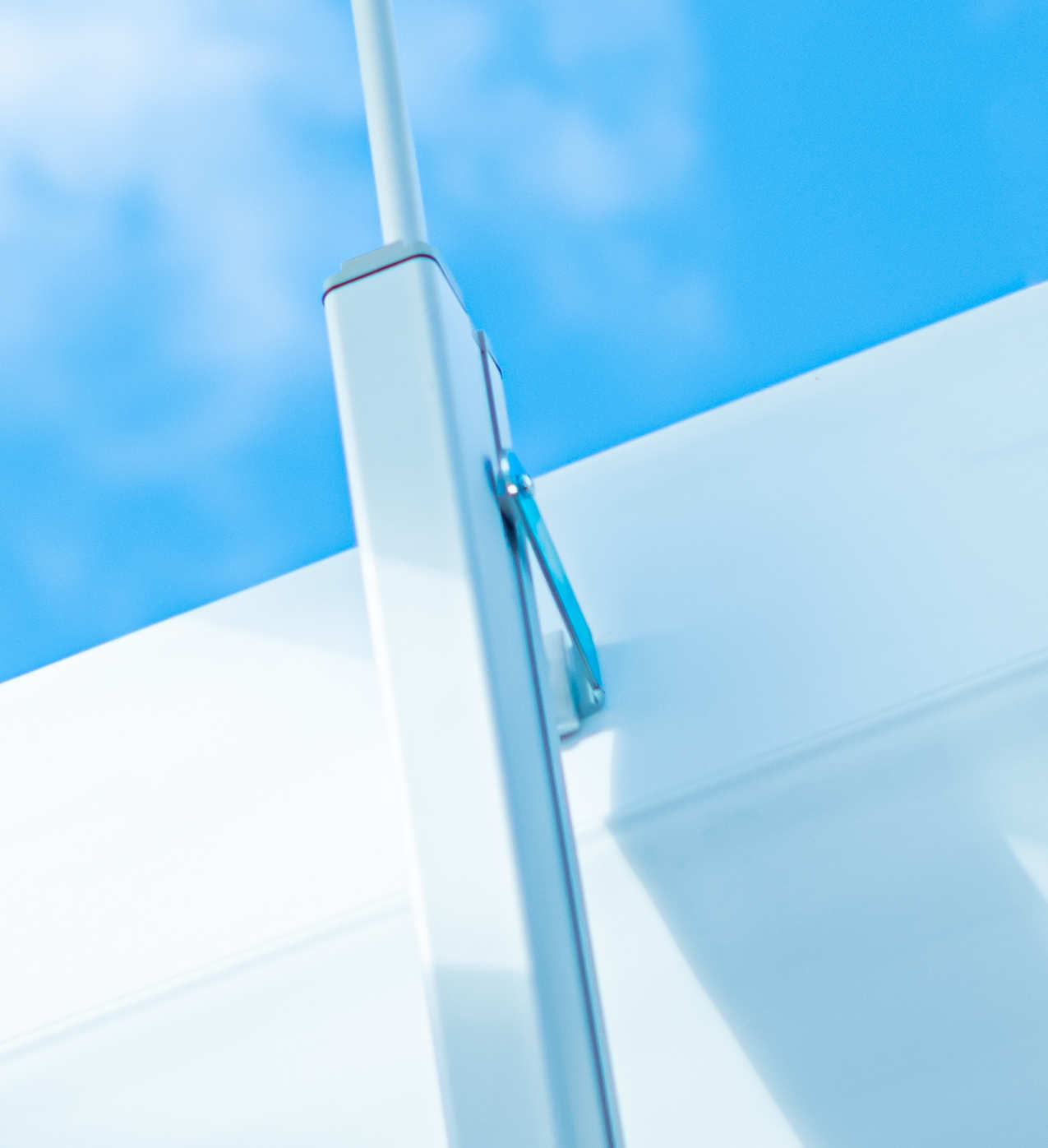

Montierter NTS1

Spindelantrieb und Motor NTS1 in einer Lichtkuppel - Montage


FAQ - Elektrische Spindelantriebe in Lichtkuppeln

Ja, der Hub ist stufenlos einstellbar und ermöglicht somit die Anpassung an die spezifischen Bedürfnisse Ihrer Lichtkuppel.

Der elektrische Antrieb erfüllt die Schutzart IP55 und eignet sich für den Einsatz im Innenbereich.

Dies hängt vom Gewicht und der Größe Ihrer Lichtkuppel ab. Nutzen Sie hierzu unseren Antriebsberater, um die passende Konfiguration zu ermitteln. Bei Lichtkuppeln über 80 kg werden zwei Antriebe empfohlen.

Bei einer entsprechend gelagerten Lichtkuppel wird ein Teil des Eigengewichts über das Scharnier bzw. die Lagerung aufgenommen. Der Antrieb muss daher nicht das vollständige Gewicht der Lichtkuppel tragen. Unsere Auslegung geht davon aus, dass ein Teil des Eigengewichts über die Lagerung aufgenommen wird.

Die tatsächliche Belastung hängt jedoch von der Konstruktion, den Abmessungen, der Einbausituation und den vorhandenen Befestigungspunkten ab. Sie kann niedriger oder höher sein. Zusätzliche Lasten, beispielsweise durch Schnee oder Eis, müssen separat berücksichtigt werden. Vor der Nachrüstung ist deshalb die tatsächliche Belastungs- und Einbausituation vor Ort zu prüfen.

Der NTS1 Motor für Lichtkuppeln ist wartungsfrei. Dennoch wird empfohlen, das Anschlusskabel regelmäßig einer Sichtkontrolle zu unterziehen.

  • Achten Sie darauf, dass sich während des Betriebs keine Personen oder Gegenstände im Bewegungsbereich der Lichtkuppel befinden.
  • Überprüfen Sie regelmäßig die Befestigungspunkte und führen Sie Sichtkontrollen der Anschlusskabel durch.
  • Nutzen Sie bei Bedarf optionale Signalkontakte, um zusätzliche Sicherheitsfunktionen zu realisieren.
  • Schließen Sie die Lichtkuppel bei Wind und Regen.

Ja, der NTS1 Antrieb eignet sich hervorragend für Nachrüstungen.

Bei größeren und schwereren Lichtkuppeln ist der Einsatz von zwei Spindelantrieben in Synchronausführung oft die beste Wahl. Dies hat mehrere Vorteile, die sowohl die Sicherheit als auch die Langlebigkeit der Anlage verbessern.

1. Gleichmäßige Kraftverteilung bei hohem Gewicht

Lichtkuppeln können je nach Material und Größe schwerer sein. Bei Lichtkuppeln über 80 kg empfehlen wir den Einsatz von zwei Antrieben in Synchronausführung.

2. Vermeidung von Schäden durch Asynchronität

Die Synchronausführung des NTS1 stellt sicher, dass beide Antriebe parallel und gleichzeitig arbeiten, sodass sich die Kuppel gleichmäßig öffnet und schließt.

3. Automatische Abschaltung für zuverlässigen Betrieb

Falls einer der beiden Antriebe unerwartet stoppt, schaltet der zweite NTS1 ab. Dadurch wird verhindert, dass sich die Kuppel nur auf einer Seite bewegt und möglicherweise beschädigt wird. Diese Funktion schützt sowohl den Antrieb als auch die Lichtkuppel selbst.

Durch den Einsatz intelligenter Sensoren kann die Lichtkuppel je nach Wetterlage oder Luftqualität selbstständig gesteuert werden, wodurch manuelle Eingriffe minimiert und die Langlebigkeit des Systems erhöht wird.



1. Regensensor – Automatisches Schließen bei Niederschlag

Ein Regensensor kann dafür sorgen, dass sich die Lichtkuppel automatisch schließt, sobald Regen erkannt wird. Dies schützt den Innenraum vor Wasserschäden und sorgt für eine komfortable, wetterabhängige Automatisierung.



2. Windsensor – Schutz vor Sturmschäden

Starke Winde oder Stürme können Lichtkuppeln beschädigen, wenn sie offen bleiben. Ein Windsensor erkennt gefährliche Windgeschwindigkeiten und sorgt dafür, dass die Kuppel bei Bedarf automatisch schließt.



3. Temperatursensor – Automatische Lüftungssteuerung

Ein Temperatursensor ermöglicht es, die Lichtkuppel in Abhängigkeit von der Raum- oder Außentemperatur zu steuern.



4. CO₂- und Luftqualitätssensor – Optimale Frischluftzufuhr

In geschlossenen Räumen kann sich schnell CO₂ oder schlechte Luftqualität ansammeln. Ein CO₂- oder Luftqualitätssensor misst den CO₂-Gehalt in der Luft und sorgt für eine bedarfsgerechte Lüftung.



5. Steuerung des NTS1 mit Sensoren

Die NTS1-Spindelantriebe lässt sich in Gebäudeautomationssysteme oder Smart-Home-Lösungen integrieren, um eine bequeme Steuerung per App, Zeitschaltung oder Sprachbefehl zu ermöglichen.

Der NTS1 wird von uns DRFA hergestellt. Wir sind eine deutsche Firma aus dem Schwarzwald.
